فلنج با جوش محفظه‌ای (ساکت ولد) استیل

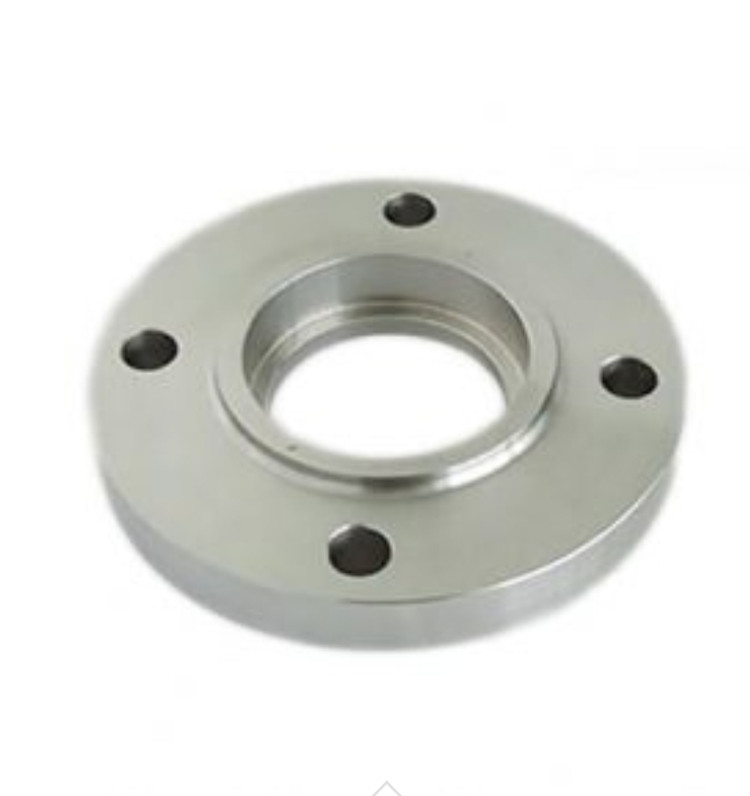

فلنج ساکت ولد یا فلنج با جوش محفظه ‌ای  Socket Weld Flange همانطور که از اسمش پیداست دارای محفظه‌ای با قطر۲ اینچ است که لوله درون آن قرار می‌گیرد. اصولا از این فلنج برای استفاده در خط لوله‌های با سایز کوچک و فشار بالا که نیروی ایستایی آن برابر با فلنج های اسلیپون است استفاده می‌شود. لازم به ذکر است که مقاومت خستگی این فلنج  ۵۰% بیشتر از فلنج‌های اسلیپون می‌باشد.

نوع اتصال :

اتصال با لوله در فلنج ساکت ولد یا فلنج با جوش محفظه‌ای با یک بار جوش فیلت از بیرون انجام می‌گیرد اما قبل از جوشکاری یک فاصله باید بین فلنج یا اتصالات با لوله ایجاد شود. در مونتاژ اتصالات قبل از جوشکاری لوله ابتدا باید بصورت کامل وارد محفظه اتصال شده و سپس باید تقریبا مقدار یک ۱.۵ میلیمتر (یک شانزدهم اینچ) به عقب کشیده شود به طوری که فاصله گفته شده لبه لوله با کف اتصال حفظ گردد. مقصود از ایجاد این فاصله انبساطی کاهش پسماند تنش‌های جوشکاری که معمولا در ریشه جوش ایجاد میشود، می‌باشد.

۱. فلنج
۲. جوش فیلت
۳. لوله یا اتصالات
۴. فاصله انبساطی

معایب :

از معایب این نوع فلنج” فاصله انبساطی” است که بایستی ایجاد شود. در سیستم‌های لوله‌کشی استنلس استیل که محتوای سیال خورنده است، این فاصله به مرور زمان موجب خوردگی می‌شود که با توجه به نوع خطوط، در بعضی از خطوط استفاده از آن مجاز نمی‌باشد. به کارگیری این فلنج از نظر اقتصادی بسیار مقرون به صرفه است، ولی مقاومت کلی آن در مقایسه با فلنج گردندار کمتر است.

ساختار:

۱.    فلنج
۲.    جوش فیلت
۳.    لوله یا اتصالات
۴.    فاصله انبساطی
