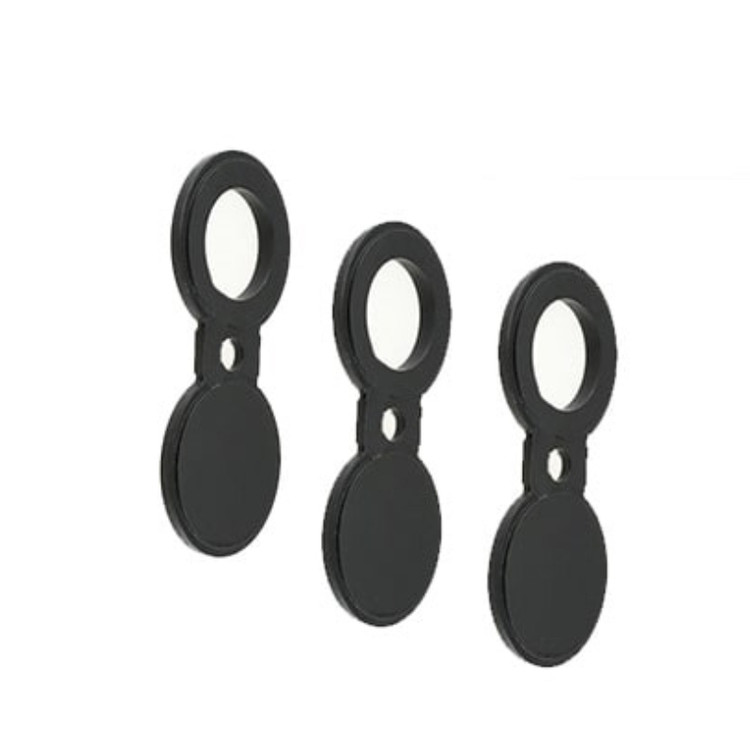

فلنج عینکی فولادی

“فلنج عینکی” یا “اسپکتیکال فلنج” از دو دیسک مجزا ساخته شده که توسط یک پل فولادی (که از نظر متریال شیمیایی مطابق دیسک‌های مرتبط می‌باشند)، به هم وصل شده‌اند. از نظر شکل ظاهری شبیه عینک هستند و دلیل نامگذاری آنها همین شباهت است .این فلنج از دو دیسک تشکیل شده که یکی از آنها توپر است و مانند فلنج کور (BLIND FLANGE) جهت مسدود کردن سیال خطوط پایپینگ به کار می‌رود. دیسک دیگر تو خالی است و برای باز کردن مسیر عبور سیال مورد استفاده قرار می‌گیرد .این فلنج حول محور پل قرارگرفته و وسط پل گردش می‌کند. گاهی قسمت فلنج کور در مسیر قرار می‌گیرد که موجب بسته شدن کامل مسیر عبور جریان می‌گردد و بر خلاف آن قسمت سوراخ‌دار آن موجب باز شدن مسیر و عبور جریان سیال از فلنج می‌گردد .

استانداردهای فلنج کور:

فلنجهای کور نیز مانند سایر فلنجها دارای استانداردهای DIN آلمان و ANSI اروپا میتوانند باشند.

اندازه های فلنج کور:

ابعاد این فلنجها نیز بسته به سایز لوله یا اتصال مورد نظر که فلنج کور روی آن قرار میگیرد میتواند متفاوت باشد.این فلنجها در سایزهای ۱/۲ اینچ الی ۱۲۰ اینچ در استانداردهای درخواستی تولید و عرضه میگردد.

استاندارد ساخت:

فلنج کور بر اساس استاندارد ابعادی ASME B16.5 و استاندارد مواد ASTM ساخته می شود.

استاندارد ساخت فلنج های کور نیز از نظر ابعادی مطابق استاندارد ASME B16.5 و از نظر شیمیایی و مواد ساخته شده مطابق استاندارد ASTM میباشد .

اتصال فلنج کور:

• ۱- Flange
• ۲- گسکت ها
• ۳- پیچ ها

فلنج ها بصورت قطعه دیسکی شکل می باشند که همیشه بصورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند و برای فشارهای کم و زیاد مناسب می باشد.

مزایا:

•    فلنج‌های عینکی SPECTACLE BLING FLANGE برای نصب هیچ نیازی به جوشکاری نداشته و تماما توسط استاد بولت (STUD BOLT) به خط متصل می‌گردند .
•    این نوع فلنج ها در تمام کلاس‌ها و فشارهای کاری تولید شده و به فروش می‌رسند.
•    بدون هیچ محدودیتی قابلیت تولید توسط نقشه ارائه شده توسط کارفرما را دارند .

فلنج‌های عینکی دارای استاندارد ASME B16.48 می‌باشند و برای نصب در بین فلنج‌های با استاندارد ASME B16.5 مورد استفاده قرار می‌گیرند .
